DSN-VC288

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.

DSN-VC288

Part Number:	DSN-VC288
Manufacturer:	BlueJoan
Packing:
D/C:	new+
Description:	DC0-100V1A 10A 50A 100A LED DC dual display digital current voltmeter digital head
Quantity:	9999 Pieces
Delivery Time:	1-2 days
Data sheet:

If you need to get the correct price,Please send your RFQ to info@hfd-ic.com

Introduction

DSN-VC288 best price and fast delivery.

Hengfengda is the distributor for DSN-VC288, we have the stocks for immediate shipping and also available for long time supply. Please send us your purchase plan for DSN-VC288 by email, we will give you a best price according your plan.
Our email: info@hfd-ic.com

Specifications

双显示电压电流表头VC288

型号：DSN-VC288，品牌：BlueJoan

注意事项：

1.量程为50A或100A的表头一定要接上分流器才能上电，否则会烧坏。

2.此款表头供电范围是4~30V（超出范围会烧坏），测量范围是0~100V，如需要直测电动车或太阳能7~100V电压电流的请选用下面这款。

技术参数：

电压测量范围	0.0V-100V
电流测试范围	0-999mA, 0-10A, 0-50A, 0-100A (4种量程可选)
供电范围	DC4-30.0V
电压误差	±0.1%
电流误差	±1%
外接分流器规格	75毫欧
工作电流	< 20mA
刷新速度	约300mS一次
显示方式	双三位0.28”LED数码管
显示颜色	红色+红色，红色+蓝色。可选
引线长度	15cm
外形尺寸	48 x 29 x 22 mm ，长 X 宽 X 厚；
安装孔	46 x 27 mm
净重	g
毛重	g
工作温度	-10℃~65℃

描述：

● 高精度，高可靠性，适用高端应用场合

● 具有反接保护，接反不烧。

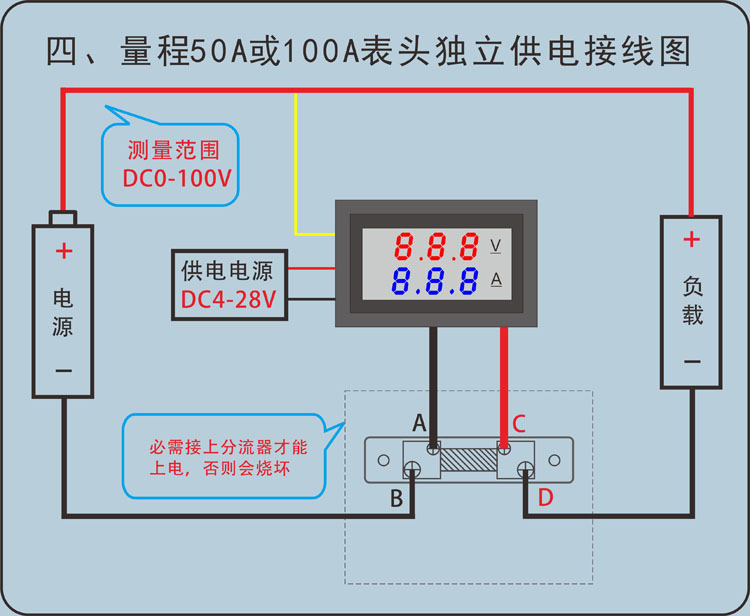

10A电压电流表头本身内置分流器了，50A/100A电压电流表头配送外置分流器（注意在接电源之前必须先接分流器）

注意：量程为50A或100A的表不管测量的电流是否少于10A一定要接上分流器才能测量电流！否则会烧坏表头。根据客户经常出现的各种疑问作出以下总结参考：

电压显示正常，电流显示0.00或0.0
确保粗黑线是接到电池的负极，粗红线接到负载的负极。（注意放电跟充电的接线不一样，见最后关于负载和电源的概念）。（表头使用原装进口芯片，出厂时经过非常严格的测试与校准，保证100%没质量问题才出厂。遇到电流显示0的情况99.99%是接线不对，请耐心细心检查接线）

电流显示不准

如果是直接供电的或独立供电电源跟设备电源是共地的，只要把细黑线断开即可精准。

接上电源不显示

凡是交流电经过整流的电一定要接一个1000uF以上的电解电容滤波后才能给表头供电。

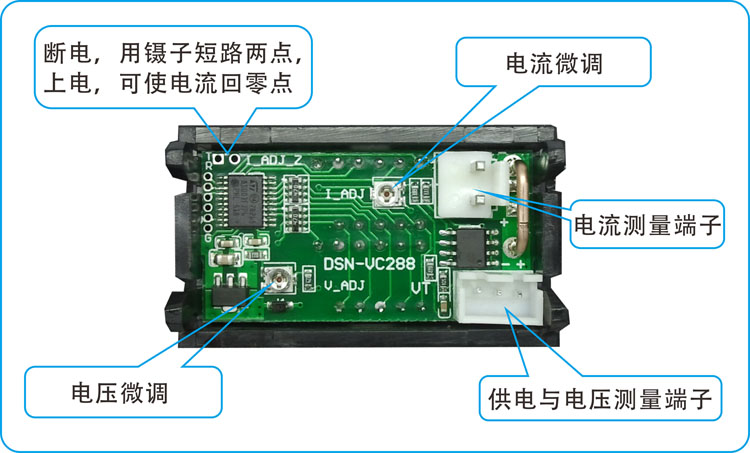

判断表头好坏（下面是正常表头的两种情况）

不接分流器，接细红线和细黑线到电源，量程为50A的表头电流显示50.0~59.9，量程为100A的表头显示100~109；

接上分流器，接细红线和细黑线到电源，量程为50A的表头电流显示0.00，量程为100A的表头显示0.0；

其它注意事项

测电流只能串在电源的负极和负载的负极。

电压范围：5根线的表头供电电压范围是4~28V，也就是细红线接的电压不能超过28V。

关于负载和电源的概念

放电时：电池、开关电源、变压器是电源，电阻、电灯、电机、用电的设备是负载。

充电时：充电器、发电机、太阳能是电源，充电池、蓄电池是负载。

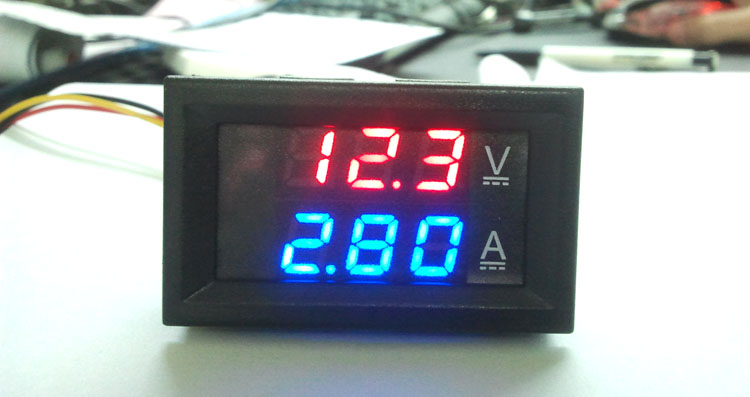

实物图
